紧急电话及广播系统(光纤型)
型号规格:HL-ETGX003
特点:
-
1.系统采用创新性的优化设计,系统采用高集成度芯片集编解码、语音传输、控制于一体,功能强大、集成度高,质量稳定可靠.
2.系统采用单纤双向信令、语音传输,双纤回环保护,各紧急电话分机间用光分路耦合器并联连接,当某台紧急电话发生故障时不影响其它紧急电话工作,系统可靠性高.
3.系统可以提供二级接警,当下级监控点无人接听,电话可以自动转移到上级监控中心,上级监控中心也可取得优先权,不经下级监控中心转接直接接听电话.
4.中心控制台能同时两路接警,人机界面友好,自动接通、保持、断开与通话分机的通路,自动识别、定位和显示呼叫地址码。具有自动录音功能,可随时对存入硬盘的录音信息进行检索和重放.
5.管理人员可人工输入事故类型及相应的救助报告,并可打印呼叫时间、事件、处理方法等的记录.
6.中心控制台各配备一个通信接口(10/100M),与监控系统计算机相连,实时将紧急电话系统的各种信息传到监控计算机,同时可与监控摄像机实时联动.
7.中心管理人员可以对系统广播实现,群呼、单呼、组呼,设置灵活,能满足用户对不同隧道、桥梁、路段广播的需求,信源可多路切换选择,根据实际情况调节输出的音量大小,具有自动语音警示功能,启动自动语音系统可进行不间断重复语音广播.
8.当紧急电话处于通话状态,其它电话呼叫后进入等待状态,一旦通话完毕其它电话会自动接续监控中心.
产品详情
系统简介
HL-ETGX003光纤型紧急电话及广播系统是沿高速公路、公路隧道、综合管廊隧道、公路大桥布设的应急电话和广播设施。当高速公路、公路隧道内、公路大桥上发生交通事故、车辆出现故障或遇到其它紧急情况时,为司乘人员提供紧急呼叫服务,通过紧急电话向公路管理部门求助。当隧道内发生紧急情况时,公路管理部门可直接通过应急广播对隧道内的人员进行广播,以帮助和指挥隧道内人员疏散和撤离。
本设备广泛广泛应用在高速公路、铁路、煤矿、城市综合管廊隧道、景区、城市平安在线等场合。
一、 系统组成
HL-ETGX003光纤型紧急电话广播系统主要由紧急电话有线广播控制台、紧急电话广播控制台设备、传输设备、终端设备等扬组成.
其中紧急电话及有线广播工作站:主要由电脑工作站再配备WINDOWS 操作系统、紧急电话广播系统软件以及其他应用软件;
紧急电话有线广播控制台设备:主要包括系统紧急电话和广播系统二合一的控制主机、接警指定电话机、打印机、光配线架、麦克风、广播信源设备、录音设备、防雷电源箱等;
传输设备包含通讯光缆、供电电缆、中继放大器、集中控制器等设备;

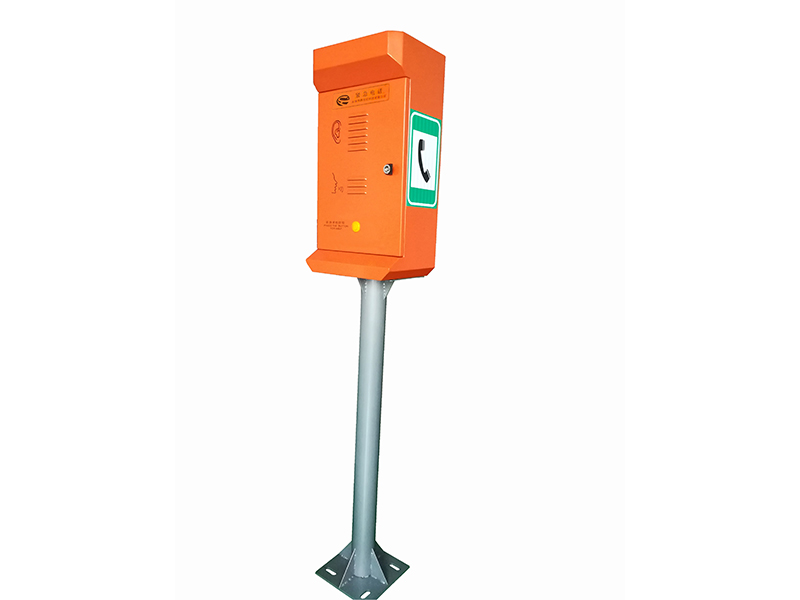

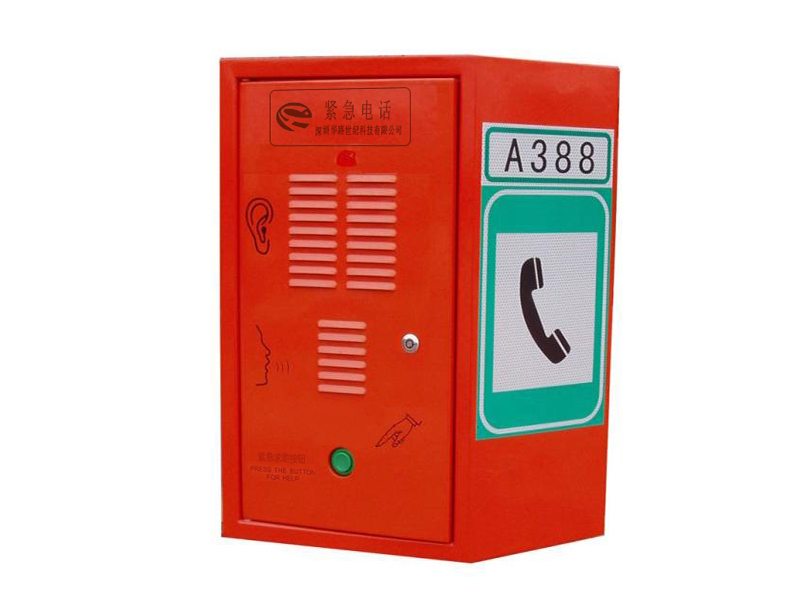

终端设备包含:隧道型紧急电话、立柱型洞外紧急电话分机、扬声器、功率放大器等组成.
二、技术参数

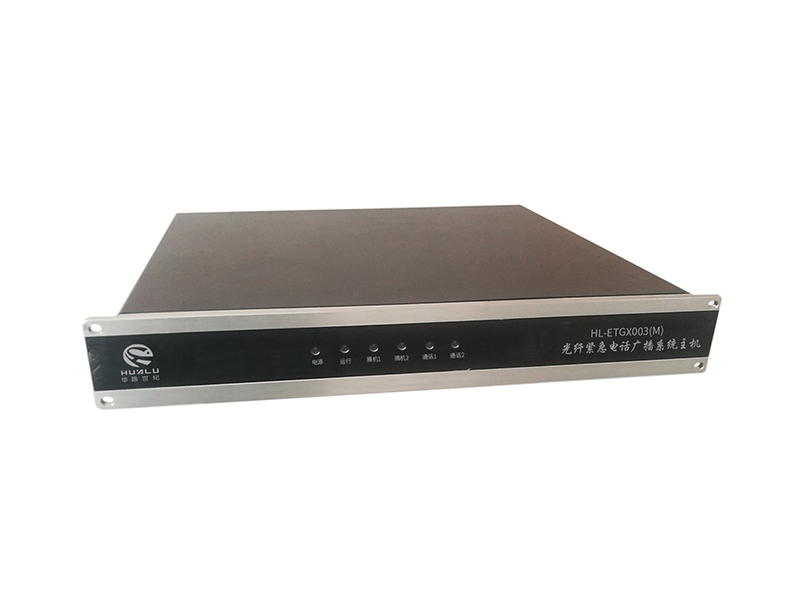

1.紧急电话有线广播控制台主机(光纤型)
参数名 | 参数值 | 参考图 |
---|---|---|
设备尺寸 | 485mm*375mm*70mm |
|
颜色外观 | 黑色或银灰色 | |
系统容量(分机) | 1024台电话分机 | |
系统容量(功放) | 2048台指令功放 | |
光路工作波长 | 1310/1550nm | |
光发送功率 | ≥-3 dBm | |
光接收功率 | ≤-35 dBm | |
电话音频带 | 300~3400Hz≥2Db | |
呼叫反应时间 | ≤6s | |
工作温度 | -10℃~45℃ | |
工作电压 | AC220V±25% | |
录音存储时间 | ≥2000H | |
监控系统接口 | RS232/485/RJ45 | |
其它技术指标 | 满足GB/T 19516-2004 GB 5768-2009 |
参数名 | 参数值 | 参考图 | |
---|---|---|---|

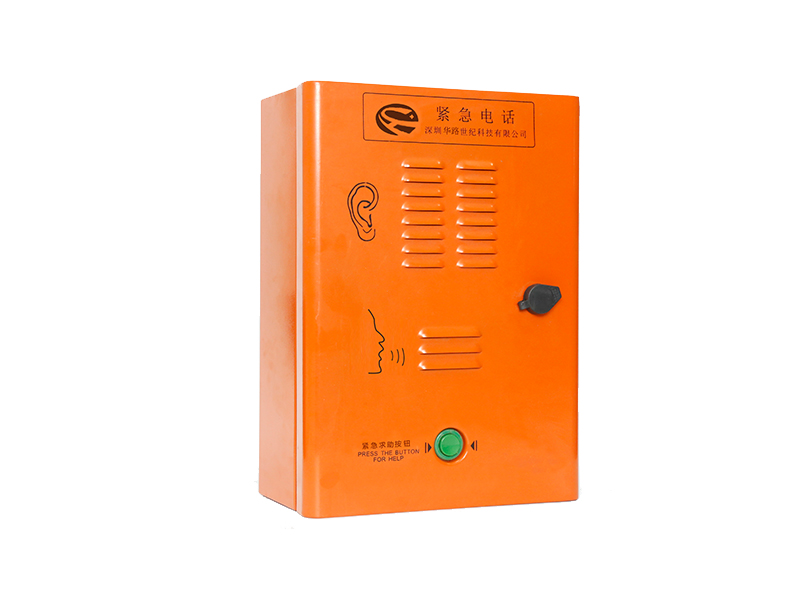

标准机箱壁挂式尺寸 | 355mm*550mm*165mm |
|
|

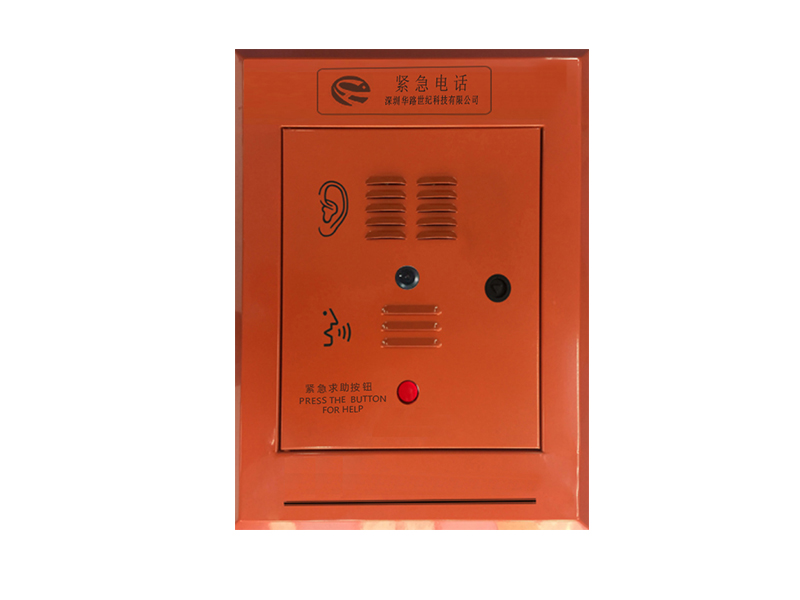

标准机箱嵌入式尺寸 | 内400mm*250mm*16mm,外600mm*500m*5mm | ||
隧道外机箱 | 355mm*550mm*165mm | ||
隧道外机箱立杆 | 1000mm | ||
颜色外观 | 橘红色 | ||
语音频带 | 300~3400Hz≤2DB | ||
光接口工作波长 | 1310/1550nm | ||
光接收功率 | ≤-36dBm | ||
光发送功率 | ≥-6dBm |
|
|
声压等级 | ≥+95dB(A)(距离40cm处) | ||
平均无故障时间 | (MTBF)≥100000H (蓄电池除外) | ||
工作温度 | -40℃~+65℃ | ||
工作湿度 | 10%~95%(35℃) | ||
防水性能 | IP65 | ||
其它技术性能指标 | 满足GB/T 19516-2004 GB 5768-2009 |
参数名 | 参数值 | 参考图 | |
---|---|---|---|
输入灵敏度 | 麦克1mv~1v,线路25mv~9v |
|
|

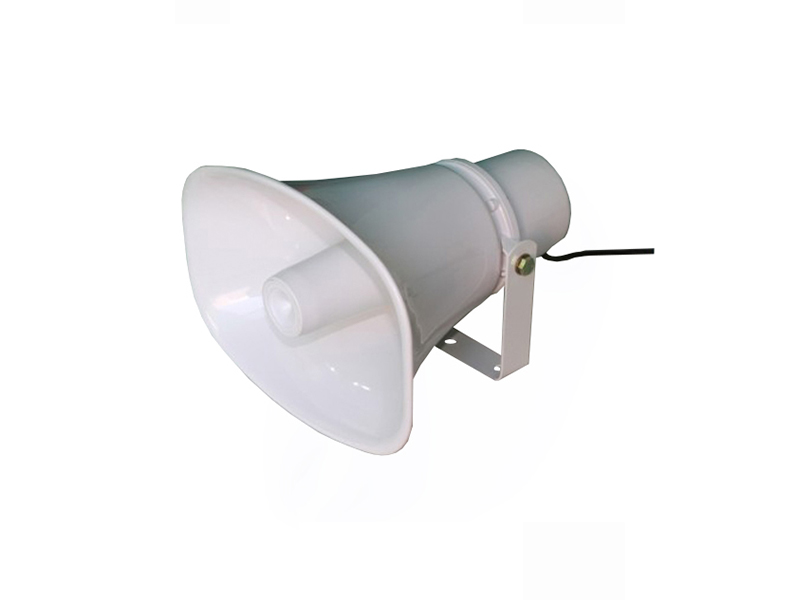

扬声器声压级强度 | ≥110dBA(正前方100cm处) | ||
频率响应 | 20Hz~20KHz ≤2Db | ||
谐波失真系数 | ≤0.2% (标称额定输出功率时,话音频带为 1000HZ) | ||
扬声器功率 | 15W/20W/25W/30W | ||

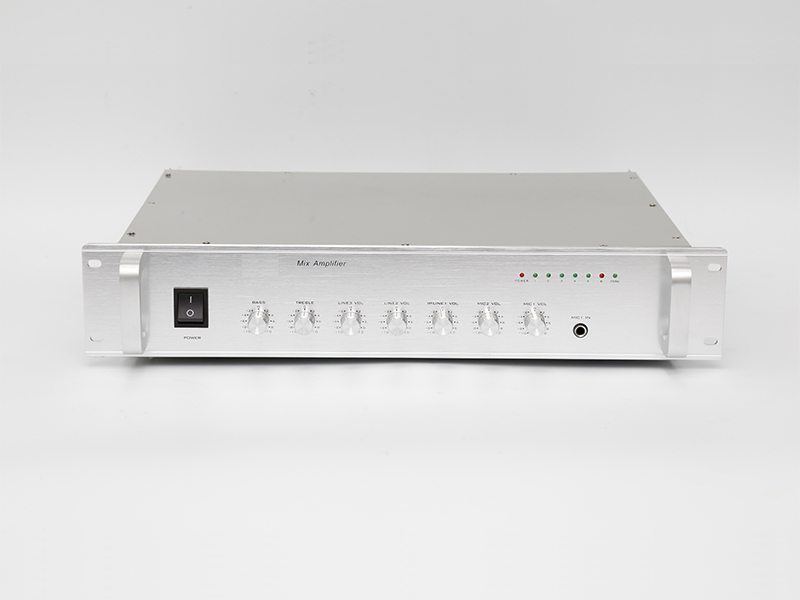

扩音器功率 | 120W | ||
扩音器输出电压 | 电压式:70VAC/110VAC | ||
扩音器输出阻抗 | 定阻式2Ω~16Ω | ||
扩音器待机功耗 | ≤2W | ||
平均无故障时间 | (MTBF)≥100000H | ||
其它技术性能指标 | 满足GB/T 19516-2004 GB 5768-2009 |
