风光互补太阳能充放电系统
规格型号：HL-FGKZ009
特点:
-
太阳能电池系统HL-FGKZ009（TD)：将光能转化成电能，可单个或多个串、并联供电；蓄电池供电系统HL-FGKZ009（DC)：将太阳能光伏电池板阵经光电转换后的电能存储起来，供负载使用.
风光互补控制器HL-FGKZ009（KZQ)：在系统中，风光互补控制器可提供最佳的充电电流和电压，快速、平稳、高效的为蓄电池充电.
风力发电系统HL-TJK/II(FD)：将风能变成电能，与太阳能光伏电池板合用.
产品详情
系统简介
随着能源危机日益临近，新能源已经成为今后世界上的主要能源之一，风光互补系统应运而生。风光互补系统是一套发电应用系统，该系统是利用太阳能电池方阵、风力发电机（将交流电转化为直流电）将发出的电能存储到蓄电池组中，当用户需要用电时，逆变器将蓄电池组中储存的直流电转变为交流电，通过输电线路送到用户负载处。是风力发电机和太阳电池方阵两种发电设备共同发电，构成分布式电源，广泛用于高等级公路的全线视频监控、气象检测、微波车辆检测等领域。
一、 系统组成
华路世纪风光互补供电系统是由太阳能光伏电池板阵、风力发电机、风光互补控制器、蓄电池组等构成
二、技术参数

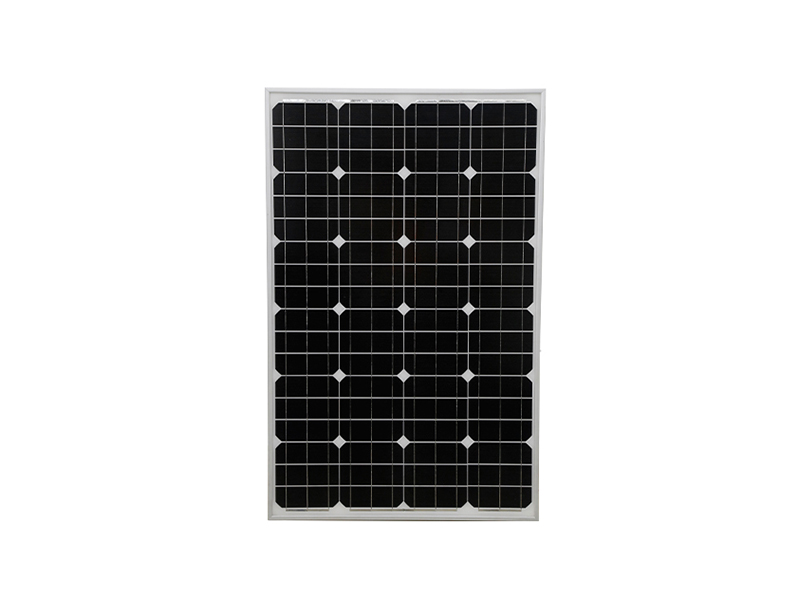

1．太阳能电池组件
| 参数名 | 参数值 | 参考图 |
|---|---|---|
| 发电性能 | 受恶劣天气（风沙、雨雪）的影响小，具备弱光发电性能 |
|
| 组件转化率 | 不低于15% | |
| 衰减率 | 十年内不大于10％，保持基本稳定 | |
| 生产标准 | GB/T9535 | |
| 测试标准： | IEC61215：2005 | |
| 开路电压温度系数 | -（155±10）mv/℃ | |
| 短路电流温度系数 | （0.06±0.01）%/℃ | |
| 最大功率温度系数 | -（0.5±0.05）%/℃ | |
| 边框接地电阻 | ＜1Ω | |
| 绝缘电阻 | 50MΩ/2000V | |
| 绝缘强度 | D3500V,1min | |
| 寿命 | 不少于20年 | |
| 防水 | 组件结构密封防水 |

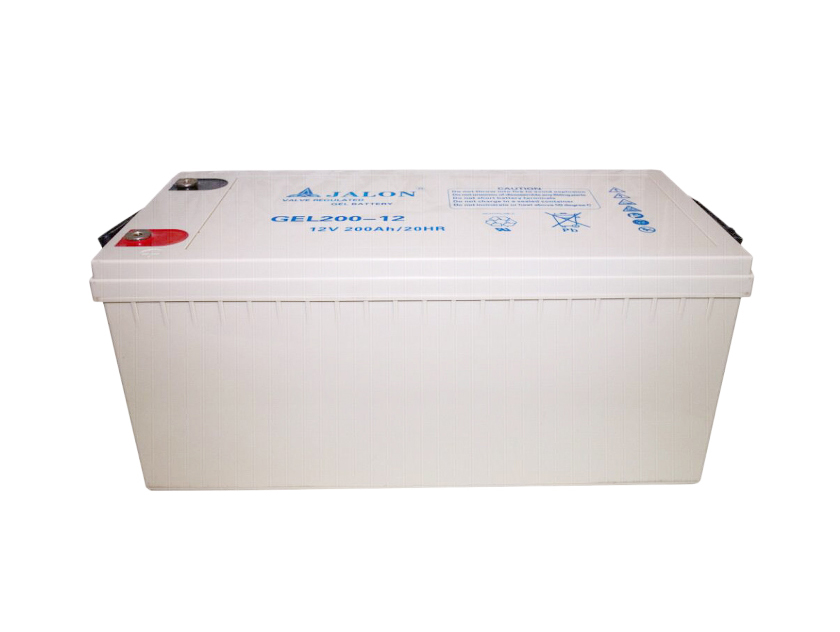

| 参数名 | 参数值 | 参考图 |
|---|---|---|
| 单只蓄电池额定电压 | 12V |
|
| 蓄电池组额定电压 | DC12V/DC24V | |
| 单只蓄电池额定容量 | 100AH/200Ah（可根据需要配置） | |
| 蓄电池组额定容量 | 根据当地太阳能、风能自然条件进行配置 | |
| 蓄电池低温工作性能 | -5℃条件下蓄电池充放电效率不低于60％ | |
| 蓄电池高温工作性能 | 40℃条件下蓄电池充放电效率不低于90％ | |
| 蓄电池寿命要求 | -20℃～40℃环境下免维护连续工作2年后蓄电池容量衰减不超过30%，蓄电池浮充设计寿命不小于5年，免维护 |

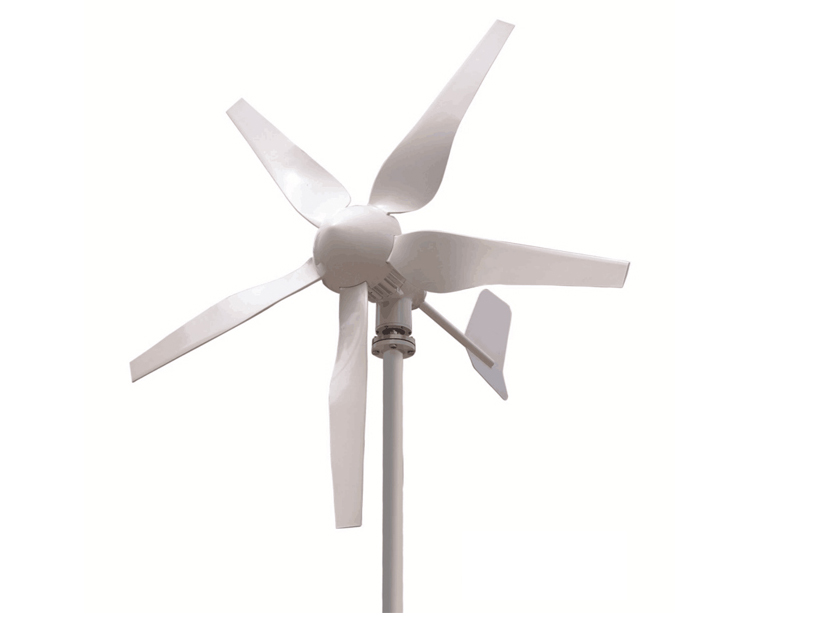

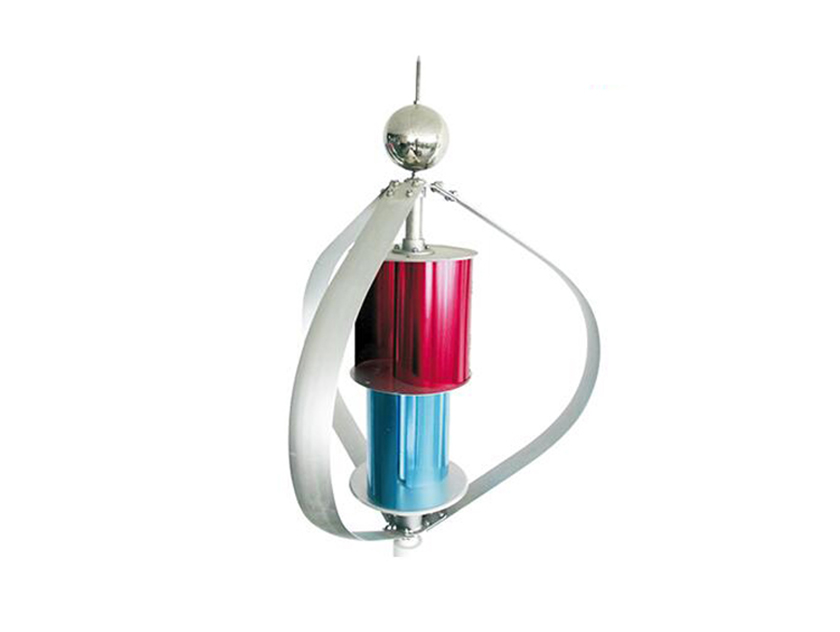

| 参数名 | 参数值 | 参考图 |
|---|---|---|
| 额定功率 | 400W(可根据需要配置) |
|
| 额定电压 | 24V | |
| 额定电流 | 17A | |
| 启动风速 | 1.5秒/米 | |
| 切入风速 | 2.5秒/米 | |
| 安全风速 | 45米/秒 | |
| 额定风速 | 12米/秒 | |
| 电机转速 | 0 up to 650 rpm | 大风保护方式 | 机械式刹车或电磁制动边框接地电阻 |
| 工作环境温度 | -40-70℃ |

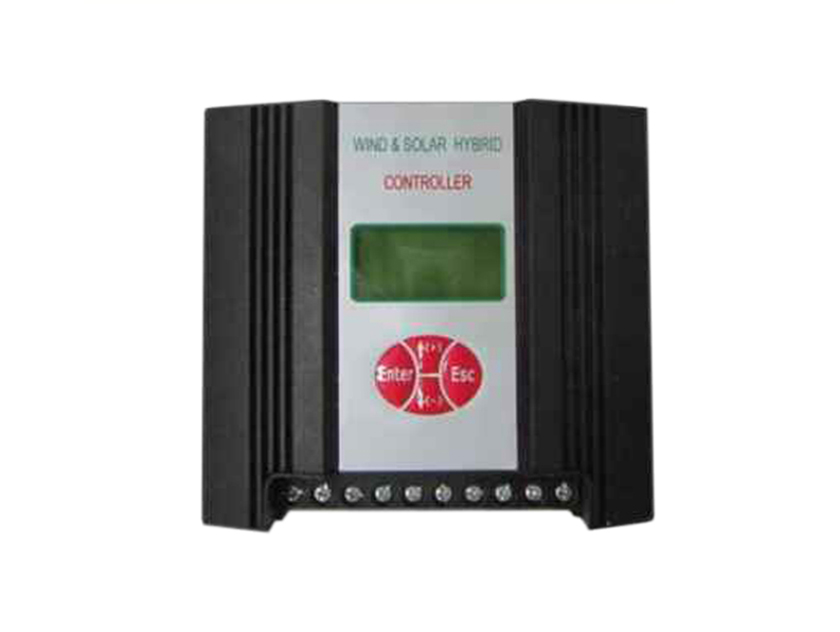

| 参数名 | 参数值 | 参考图 |
|---|---|---|
| 工作环境温度 | －40℃～＋60℃ |
|
| 额定电压（VDC） | 12V/24V | |
| 最大充、放电电流（A） | ≥30A | |
| 保护等级 | IP55 | |
| 显示界面 | 数字型液晶显示器，显示所有重要信息 | |
| 参数设置 | 可以远程读取控制器所有参数 | |
| 参数显示 | 可精确显示蓄电池可用的容量 | |
| 输入方式 | 用于太阳能和风能混合系统 |
